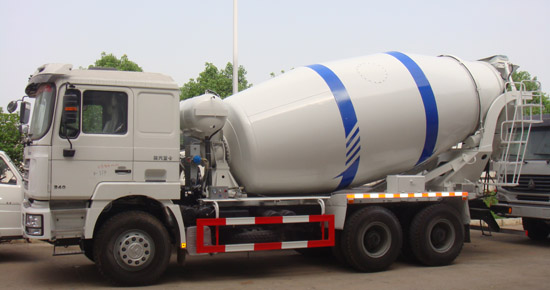

楚勝牌SX5255GJBJR404型混凝土攪拌運輸車
|
【主要技術參數】 |
|
產品商標 |
楚勝牌 |
公告批次 |
220 |
|
產品名稱 |
SX5255GJBJR404型混凝土攪拌運輸車 |
產品號 |
ZGVS13AG086 |
|
總質量 |
25000 |
罐體容積 |
5 |
|
額定載質量 |
11170 |
外形尺寸 |
9345,9810×2495,2500×3774,3985 |
|
整備質量 |
13700 |
貨廂尺寸 |
×× |
|
額定載客 |
|
準拖掛車總質量 |
|
|
駕駛室準乘人數 |
2,3 |
載質量利用系數 |
|
|
接近角/離去角 |
20/19 |
前懸/后懸 |
1525/2470,1525/2445,1525/2935,1525/2910 |
|
軸數 |
3 |
軸距 |
4000+1350,3975+1400 |
|
軸荷 |
7000/18000(并裝雙軸) |
最高車速 |
77 |
|
其它 |
罐體外形外形尺寸總長5047mm,最大直徑φ2246mm,有效攪拌容積5立方米。選裝前面罩.外型尺寸=前懸+軸距+后懸(9345=1525+4000+1350+2470;9345=1525+3975+1400+2445;9810=1525+4000+1350+2935;9810=1525+3975+1400+2910) |
|
【底盤技術參數】 |
|
底盤型號 |
SX5255GJBJR404 |
底盤名稱 |
混凝土攪拌運輸車底盤 |
|
商標名稱 |
陜汽牌 |
生產企業 |
陜西汽車集團有限責任公司 |
|
外形尺寸 |
8660×2495×3210 |
輪胎數 |
10 |
|
接近角/離去角 |
20/19 |
輪胎規格 |
12.00-20,11.00-20,11.00R20,12.00R20 |
|
鋼板彈簧片數 |
9/12,10/12 |
前輪距 |
2036 |
|
燃料種類 |
柴油 |
后輪距 |
1850/1850 |
|
排放標準 |
GB17691-2005國Ⅲ,GB3847-2005 |
|
發動機型號 |
發動機生產企業 |
排量 |
功率 |
|
WP10.300N
WP10.336N
WP10.290NE31
WP10.300NE31
WP10.310NE31
WP10.336NE31
ISME308 30
WP10.336
WP10.290
WP10.290E32
WP10.310E32
WP10.340E32 |
濰柴動力股份有限公司
濰柴動力股份有限公司
濰柴動力股份有限公司
濰柴動力股份有限公司
濰柴動力股份有限公司
濰柴動力股份有限公司
西安康明斯發動機有限公司
濰柴動力股份有限公司
濰柴動力股份有限公司
濰柴動力股份有限公司
濰柴動力股份有限公司
濰柴動力股份有限公司 |
9726
9726
9726
9726
9726
9726
10800
9726
9726
9726
9726
9726 |
221
247
213
221
228
247
226
247
213
213
228
250 |
車專用功能說明：
※ 我公司專業生產制造東風140混凝土攪拌車、東風145混凝土攪拌車、東風153混凝土攪拌車、東風大力神混凝土攪拌車、東風天龍混凝土攪拌車、解放雙橋混凝土攪拌車、斯太爾混凝土攪拌車、歐曼混凝 土攪拌車、紅巖混凝土攪拌車等工程專用混凝土攪拌運輸車。
※ 我公司生產制造的混凝土攪拌車現有3立方、3.5立方、4立方、5立方、6立方、8立方、9立方、10立方、12立方等規格，可滿足不同客戶需求，底盤選用國內外知名品牌，油泵、液壓馬達、減速機選用美國伊頓、意大利邦飛利等國內外知名品牌，確保整車的性能穩定，安全可靠。
※ 混凝土攪拌車主要由底架、攪拌筒、傳動系統（驅動裝置）、液壓驅動系統、加水系統、裝（進）料及卸出料系統、卸料溜槽、操作平臺、操縱系統及防護設備組成。

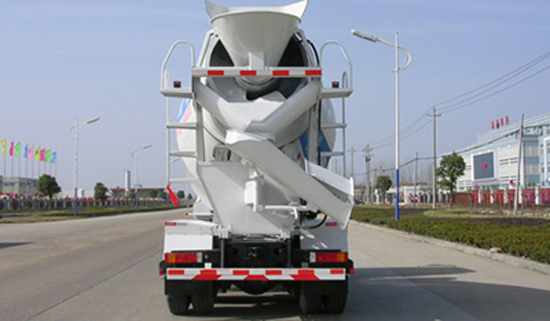

※ 攪拌筒 ：該車型所采用的攪拌筒形式是一種應用較為普遍的結構形式，攪拌筒采用梨形結構，其清洗用水和運輸過程中視需要補充加入的拌合水，均由攪拌筒頭部進料口處注入筒內。

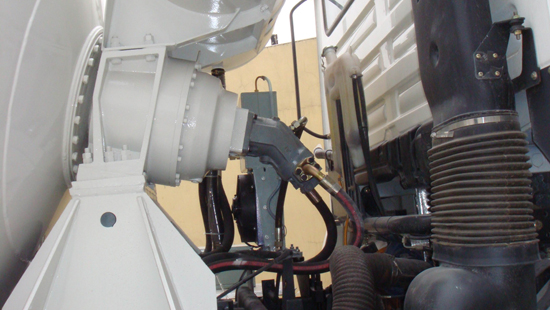

※ 傳動系統 ：該攪拌筒的驅動方式為以發動機為動力源，由發動機后端的取力器取力，通過傳動軸傳遞到變量柱塞液壓泵，經定量柱塞油馬達，再通過減速機帶動攪拌筒轉動。
※ 攪拌筒的進出料系統（裝料和卸料機構） ：是輔助攪拌筒工作的重要裝置。
※ 操縱系統 ：是整個攪拌車的控制部件，操縱面板上開有“工字形”槽，是操縱桿的活動空間；并且后半部的槽上開有限位孔，用來固定操縱桿的位置。該操縱系統通過汽車尾部的左右兩個操縱桿來控制攪拌筒的正、反轉和轉速，從而來完成進出料以及攪拌動作。
※ 供水系統 ：混凝土攪拌車的供水系統主要用來清洗攪拌裝置。該車型的供水系統共有兩種型式，一種是離心水泵供水系統；一種是壓力水箱供水系統，可供用戶選裝。
※ 液壓三大件（油泵、馬達、減速機）用進口德國的。煙臺冰輪散熱器,確保整車性能穩定，安全可靠。
