16噸徐工吊機液壓系統及吊機部件名稱和圖片

16噸徐工吊機液壓系統及吊機部件名稱和圖片

東風隨車起重運輸車16噸徐工吊機部件名稱

徐工吊機是全國質量最好的吊機，從質量到售后，都是用戶感到最好的，所以徐工吊機的銷售量也是全國質量排名第一。首先來介紹下徐工吊機的主要部件名稱：閥塊、閥、泵，馬達、吊鉤組件、伸縮臂、大臂、伸縮油缸、幅度指示器、變幅油缸、回轉支承、活支前后支腿、垂直支腿油缸、水平支腿油缸、支架、回轉底座、操作機構、液壓油箱、轉臺、起升機構、油泵、油管等。

東風隨車起重運輸車16噸徐工吊機液壓系統

油缸。

油泵(馬達)維修完成后安裝注意事項：
　
工作介質
為提高油泵(馬達)性能，延長使用壽命，推薦使用抗磨液壓油。
粘度范圍17～38CST(2.5～5°E)，推薦粘度24CST。
系統過濾精度不低于25μm。為防止吸入污物和雜質，在吸油口處應另置過濾精度為70～150μm的濾油器，其額定通流量應不低于泵流量的兩倍。
油泵(馬達)正常工作油溫：10～60℃。
　
泵的安裝
油泵(馬達)支架座結構要牢固，剛性好，并能充分吸收振動。
油泵(馬達)可安裝成任何方向(最好水平放置)。泵和電機軸必須對正，同軸度應控制在Φ0.1mm以內。請注意，泵軸上不得施加徑向或軸向載荷，不允許剛性聯接，必須通過撓性聯軸節驅動。
吸入阻力不應太高，以防產生空蝕現象。油泵允許吸入真空度為110 mm水銀柱。安裝應盡量接近油箱，吸入高度不得大于500 mm。
注意進油口處連接法蘭、接頭以及整個吸油管道必須嚴格密封，防止漏氣，否則將會引起噪聲、系統振動，并使油箱內產生大量泡沫，降低泵的壽命。

油泵的吸油管道通徑應不小于泵入口通徑。
油箱應設有隔板，用來分隔回油帶來的氣泡與臟物�；赜凸軕�(yīng)伸到油面以下(不得直接和泵的入口連接)，防止回油飛濺引起氣泡。
泄油口應單獨配管，泄油阻力不得大于0.03MPa。
　
啟動
油泵啟動前，應檢查進、出油口，切勿搞錯方向，泵旋轉方向應與標牌指示方向一致(訂貨時未注明旋向者，一律按順時針旋向供貨)。初次啟動應向泵里注滿油，并用手轉動聯軸器，旋轉力量應均勻、靈活。
本泵安裝就緒后，先轉動聯軸器，檢查是否靈活。啟動時，應盡量在無負荷工況下經點動運轉正常后再正式啟動。
由于泵裝配后或長時間停運轉再啟動，會產生吸空現象，故應在排油口安裝放氣閥，或松動出口法蘭、接頭，以便放出空氣。

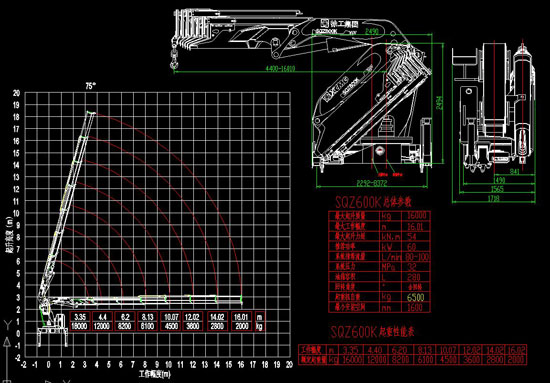

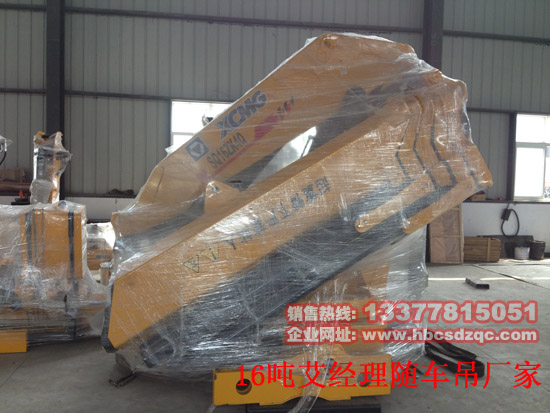

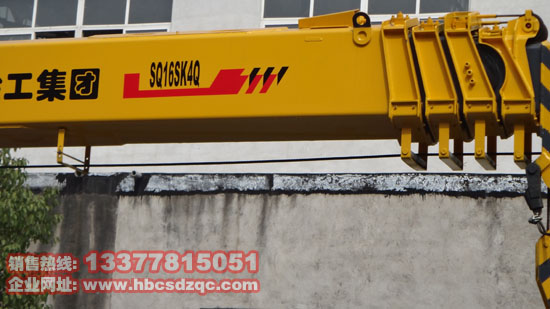

16噸徐工吊機圖片
